ABB變頻全自動壓力傳感恒壓供水設備原理
時間：2013/7/29 來源：浙江揚子江泵業有限公司

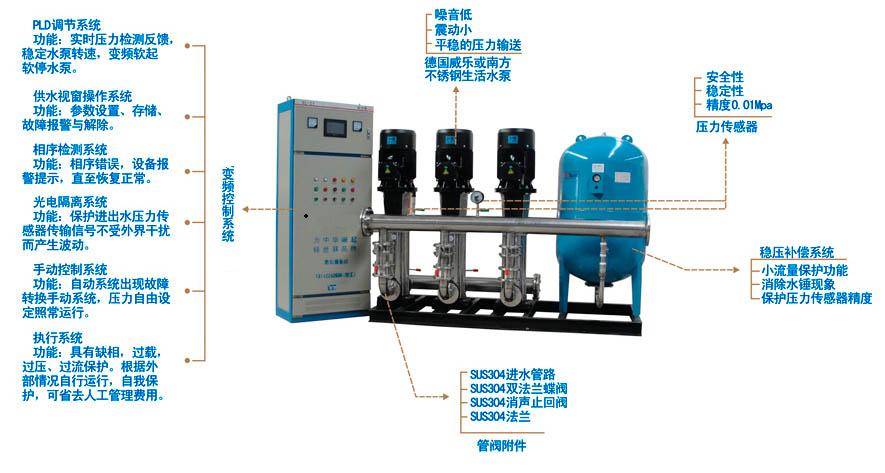

恒壓供水系統硬件構成

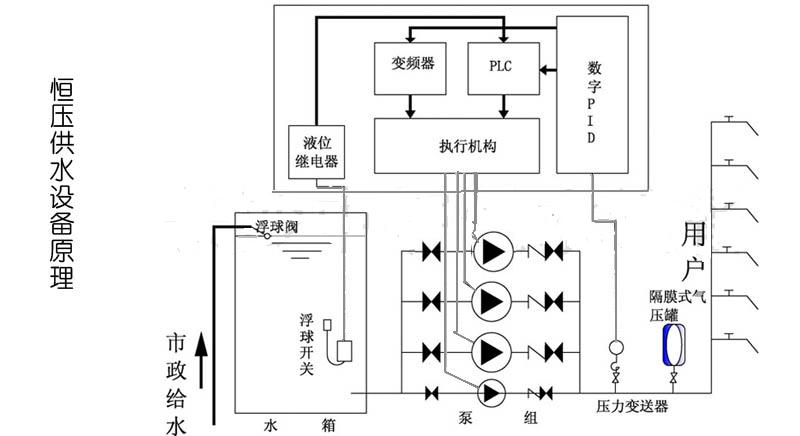

系統采用壓力傳感器、PLC和瑞士ABB變頻器作為中心控制裝置，實現所需功能。來源:輸配電設備網安裝在管網干線上的壓力傳感器，用于檢測管網的水壓，將壓力轉化為4～20 mA的電流或者是0~10V的電壓信號，提供給瑞士ABB變頻器。 瑞士ABB變頻器是水泵電機的控制設備，能按照水壓恒定需要將0～50 Hz的頻率信號供給水泵電機，調整其轉速，瑞士ABB變頻器功能強大，即預先編置好的參數集，將使用過程中所需設定的參數數量減小到小，參數的缺省值依應用宏的選擇而不同。系統采用PID控制的應用宏，進行閉環控制。瑞士ABB變頻器根據恒壓時對應的電壓設定值與從壓力傳感器獲得的反饋電流信號，利用PID控制宏自動調節，改變頻率輸出值來調節所控制的水泵電機轉速，以保證管網壓力恒定要求。
系統的其它優點
恒壓供水系統同其它供水方式相比較，除了具有顯著的節能效果外，還有以下顯而易見的優勢：
1、恒壓供水技術因采用變頻器改變電動機電源頻率，而達到調節水泵轉速改變水泵出口壓力，比靠調節閥門的控制水泵出口壓力的方式，具有降低管道阻力大大減少截流損失的效能。
2、由于變量泵工作在變頻工況，在其出口流量小于額定流量，泵轉速降低，減少了軸承的磨損和發熱，延長泵和電動機的機械使用壽命。
3、水泵電動機采用軟啟動方式，按設定的加速時間加速，避免電動機啟動時的電流沖擊，對電網電壓造成波動的影響，同時也避免了電動機突然加速造成泵系統的喘振。徹底消除水錘現象。
4、實現恒壓自動控制，不需要操作人員頻繁操作，降低了人員的勞動強度，節省了人力。
恒壓供水系統使用的領域
1、自來水供水、生活小區及消防供水系統，亦可用于熱水供應、恒壓噴淋等系統。
2、工業企業生活、生產供水系統及工廠其它需恒壓控制領域（如空壓機系統的恒壓供氣、恒壓供風）。各種場合的恒壓、變壓控制，冷卻水和循環供水系統。
3、污水泵站、污水處理及污水提升系統。
4、農業排灌、園林噴淋、水景和音樂噴泉系統。
5、賓館、大型公共建筑供水及消防系統。

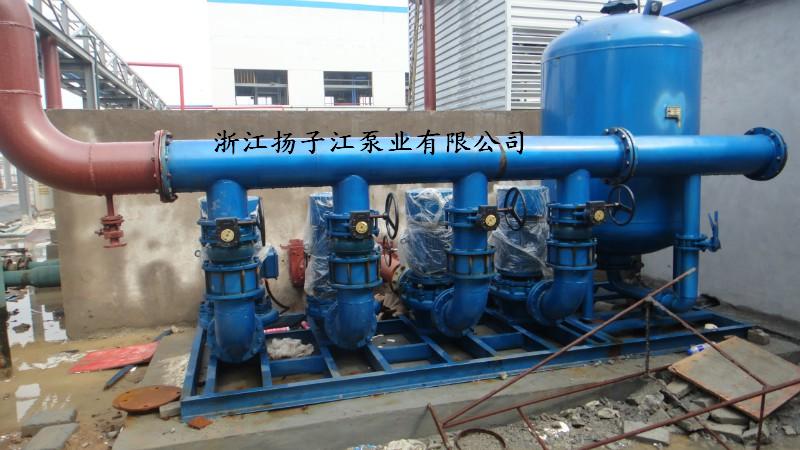

揚子江客戶案例：
