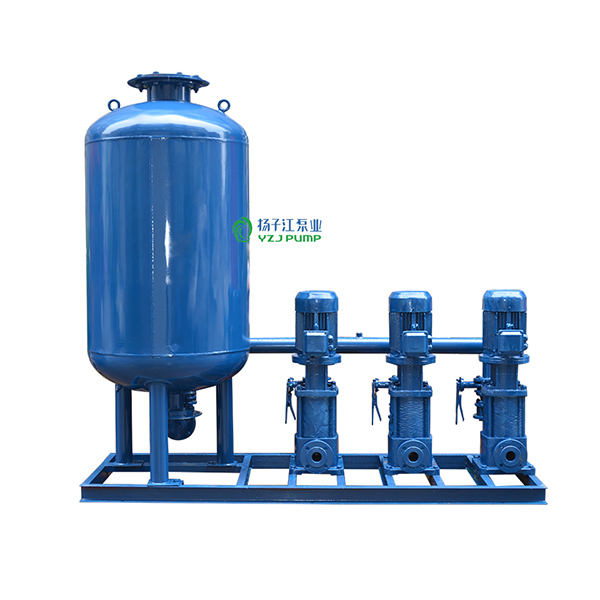

全自動變頻調速恒壓消防供水設備概述

全自動變頻調速恒壓消防供水設備完全按照國家消防標準《高層民用建筑設計防火規范》及公安部消防標準《消防氣壓給水設備的性能要求和試驗方法》設計開發,性能優異，技術先進，供水穩定可靠.

全自動變頻調速恒壓消防供水設備適用范圍

1、工業、民用建筑的消防給水

2、消防栓及噴淋給水

3、消防生活共用給水

全自動變頻調速恒壓消防供水設備技術參數

流量范圍：≤360m3/h

壓力范圍：≤2.5MPa

溫度范圍：-20℃～110℃

電機功率：≤315kW

壓力調節精度：≤0.01MPa

      氣壓消防供水設備配套的氣壓罐和控制系統及消防泵均為專門設計制造，配套自動補氣罐時，無需空壓機，氮?dú)馄砍錃�，可自�?dòng)調節保證恰當?shù)臍馑�比例，高效利用氣壓罐總�(cè)莘e，具有先進、易用、高可靠性的控制系統。消防氣壓供水設備集成了齊全的故障保護、報警功能，具有消防泵自動定期巡檢功能，可接受和處理各種消防信號以及發出各種運行工況信號。

產品標準

《固定消防給水設備的性能要求和試驗方法第1部分:消防氣壓給水設備》

GA 30.1-2002

GA 29 消防用壓力開關性能要求和試驗方法

GA 32 自動噴水滅火系統水流指示器的性能要求和試驗方法

GB 7251.1 低壓成套開關設備和控制設備第一部分:型式試驗和部分型式試驗成套設備

GB 5135自動噴水滅火系統灑水噴頭的技術要求和試驗方法

GB/T 3797 電控設備第二部分:裝有電子器件的電控設備

GB/T 3222 聲學環境噪聲測量方法

GB/T 3216離心泵、混流泵、軸流泵和旋渦泵試驗方法

GB/T 2682 電工成套裝置中的指示燈和按鈕顏色

GB/T 2681 電工成套裝置中的導線顏色

GB/T 2423.2 電工電子產品基本環境試驗第2部分:試驗方法試驗B:高溫

GB/T 2423.1 電工電子產品基本環境試驗第2部分:試驗方法試驗A:低溫

GB/T 2421 電工電子產品環境試驗 第1部分:總則

GB 150 鋼制壓力容器

       消防氣壓給水設備配套的消防泵和氣壓罐及控制系統均為揚子江泵業專門設計制造，配套自動補氣罐時，無需空壓機，氮?dú)馄砍錃�，可自�?dòng)調節保證恰當?shù)臍馑�比例，高效利用氣壓罐總�(cè)莘e，具有先進、易用、高可靠性的控制系統。消防氣壓供水設備集成了齊全的故障保護、報警功能，具有消防泵自動定期巡檢功能，可接受和處理各種消防信號以及發出各種運行工況信號。

       消防氣壓給水設備配套的消防泵和氣壓罐及控制系統均為揚子江泵業專門設計制造，配套自動補氣罐時，無需空壓機，氮?dú)馄砍錃猓�可自�?dòng)調節保證恰當?shù)臍馑�比例，高效利用氣壓罐總�(cè)莘e，具有先進、易用、高可靠性的控制系統。消防氣壓供水設備集成了齊全的故障保護、報警功能，具有消防泵自動定期巡檢功能，可接受和處理各種消防信號以及發出各種運行工況信號。

工作原理

　　在系統處于穩定狀態下，由于氣壓罐內水排出帶走一部分氣體，罐內壓力降低，當降低到一定壓力時，壓力傳感器發出信號，通過電控箱開啟電磁閥，排出罐內的水，當水位降到下限時，電磁閥關閉，液位傳感器發出信號，控制補水泵開始工作，給氣壓罐補水補氣。

　　當水位達到上限時，實水泵停止，但罐體內壓力未達到所定的高工作壓力時，電磁閥開啟，罐體排水。當水位達到下限時，補水泵再次啟動，這樣循環多次，直到罐內壓力、水位都達到所規定的位置時補水泵停止，保證罐內隨時保持額定工作壓力和額定水位。

1、全自動氣壓供水消防設備：當發生火災打開消防栓時，立即噴出消防充實水柱，同時氣壓罐內儲備的消防用水（10分鐘）借助氣體壓力送入消防管網，滿足十分鐘消防流量和壓力。

2、全自動應急供水消防設備：當發生火災打開消防栓時，立即噴出消防充實水柱，同時電接點壓力表發出信號，啟動消防泵，供給所需要的消防用水。若電網停電時，主電路自動切換到備用電源上啟動消防泵，使設備正常運行。

3、全自動隔膜式消防設備：工作原理與全自動應急供水消防設備基本相同，隔膜式消防設備裝有隔膜膠囊，可避免空氣溶解于水的問題。

生活給水設備泵的選擇

1、生活給水設備供水高度的選擇

2、生活給水設備供水戶數的選擇
