氣動隔膜泵|結構圖|外形安裝尺寸|應用實例

時間：2010/9/17 來源：浙江揚子江泵業有限公司

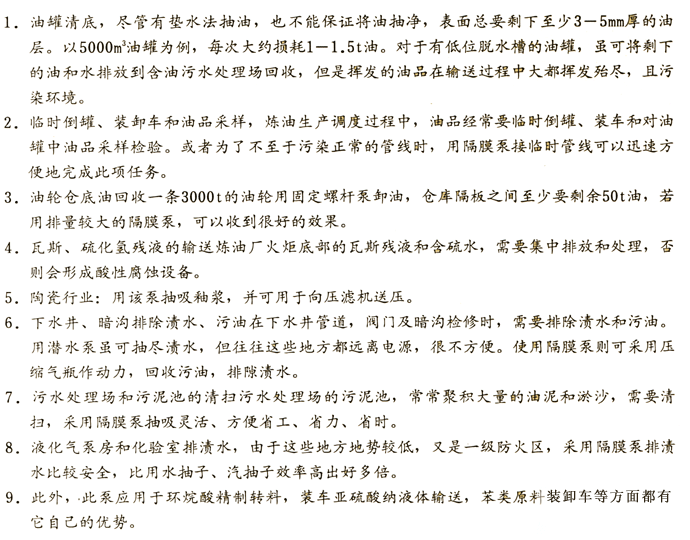

QBY型氣動隔膜泵|應用實例：

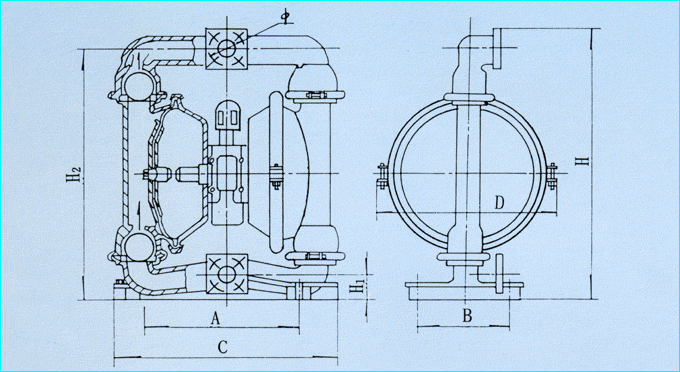

QBY型氣動隔膜泵外形安裝尺寸圖：

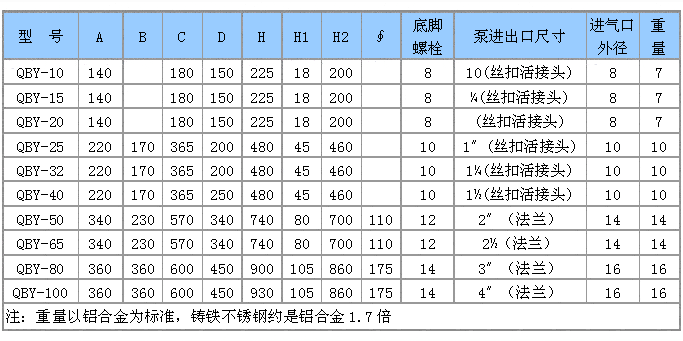

QBY型氣動隔膜泵外形安裝尺寸表：
